Образцы свидетели коррозии: виды и стандарты применения

Коррозия — тихий враг металлических конструкций. Она разрушает мосты, трубопроводы, резервуары и оборудование, часто оставаясь незамеченной до критического момента. Чтобы вовремя выявить и оценить этот процесс, инженеры и специалисты по технической диагностике используют простое, но эффективное решение — образцы свидетели коррозии. Эти небольшие металлические пластины или детали устанавливаются рядом с основным оборудованием и «берут на себя» ту же агрессивную среду, что и защищаемый объект.

По сути, образцы свидетели коррозии работают как индикаторы: их состояние показывает, насколько быстро и интенсивно происходит разрушение металла в конкретных условиях. Это позволяет не гадать, а принимать решения на основе реальных данных — планировать ремонт, менять материалы, корректировать систему защиты от коррозии или продлевать срок службы оборудования.

Несмотря на кажущуюся простоту, подход к использованию таких образцов регламентирован строгими стандартами. От выбора материала до методов анализа — всё должно соответствовать установленным нормам, чтобы результаты были достоверными и сопоставимыми. В этой статье мы подробно расскажем, какие бывают виды образцов-свидетелей, как их правильно применять и какие стандарты лежат в основе их использования.

Что такое образцы-свидетели коррозии и зачем они нужны

Образцы-свидетели коррозии — это специально подготовленные металлические элементы, которые устанавливаются в тех же условиях эксплуатации, что и основное оборудование, но не участвуют в его работе. Их задача — «принять удар» на себя: подвергнуться воздействию агрессивной среды (влаги, химических веществ, высоких температур и т.д.) и показать, как именно и с какой скоростью происходит разрушение металла.

Как это работает на практике?

Представьте трубопровод, по которому течёт горячая вода с примесями. Со временем внутренняя поверхность трубы начинает ржаветь. Но увидеть это напрямую почти невозможно — труба закрыта изоляцией, находится под землёй или в труднодоступном месте. Вместо того чтобы ждать аварию, инженеры устанавливают рядом небольшой металлический образец из того же материала, что и труба. Через определённое время его извлекают и анализируют: сколько металла потеряно, как выглядит поверхность, есть ли точечная коррозия или сплошное разрушение.

Зачем вообще нужны такие «жертвы»?

Использование образцов-свидетелей даёт сразу несколько практических преимуществ:

• Раннее выявление проблем. Можно заметить ускорение коррозии задолго до того, как она повредит само оборудование.
• Оценка эффективности защиты. Если применяются ингибиторы коррозии, покрытия или катодная защита — образцы покажут, насколько хорошо эти меры работают.
• Прогнозирование срока службы. По скорости разрушения свидетеля можно рассчитать, сколько ещё проработает реальная конструкция.
• Снижение рисков и затрат. Лучше заменить маленький образец и проанализировать его, чем ремонтировать крупный объект после аварии.

Важно понимать: образцы-свидетели — это не просто куски металла. Это инструмент диагностики, который позволяет принимать обоснованные технические решения. Их применение особенно актуально в нефтегазовой отрасли, энергетике, химической промышленности, ЖКХ и на любых объектах, где безопасность и надёжность зависят от состояния металлоконструкций.

Основные виды образцов-свидетелей коррозии

Не все образцы-свидетели одинаковы. Их форма, размер, материал и способ крепления зависят от условий эксплуатации, типа оборудования и целей испытаний. Ниже — основные категории, которые чаще всего встречаются на практике.

По форме и конструкции

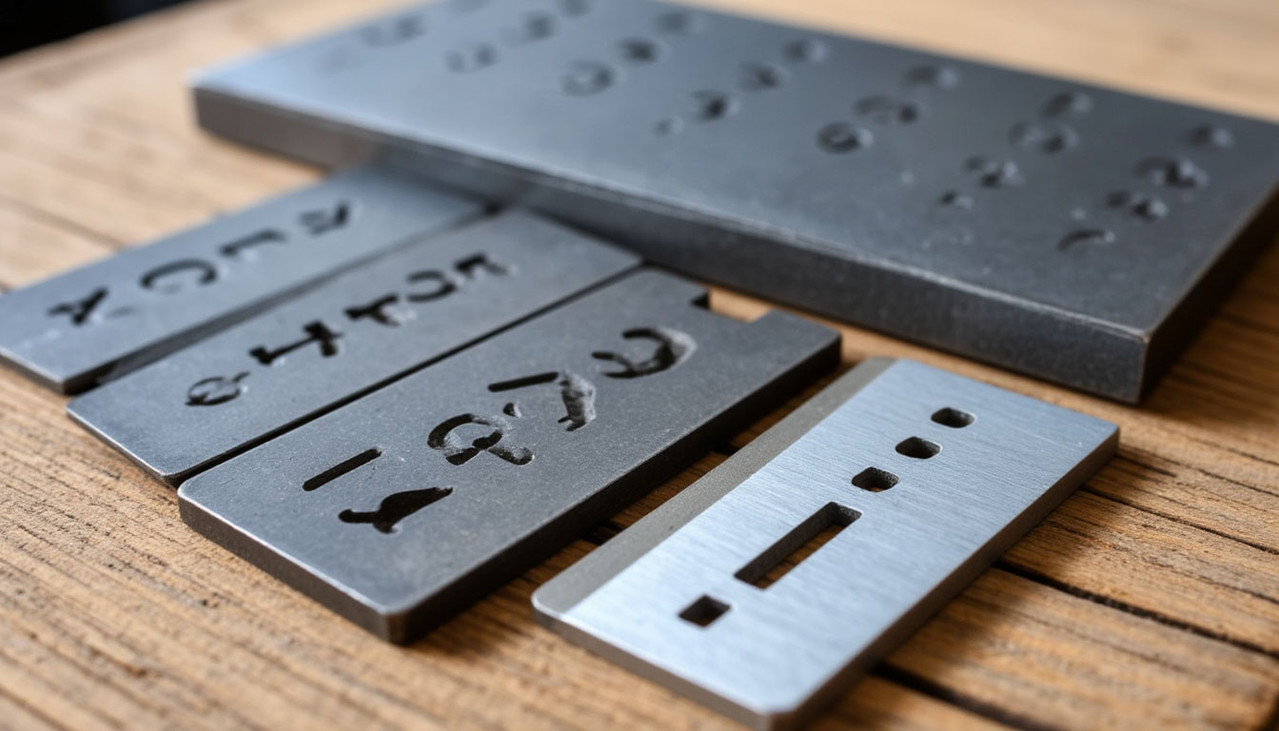

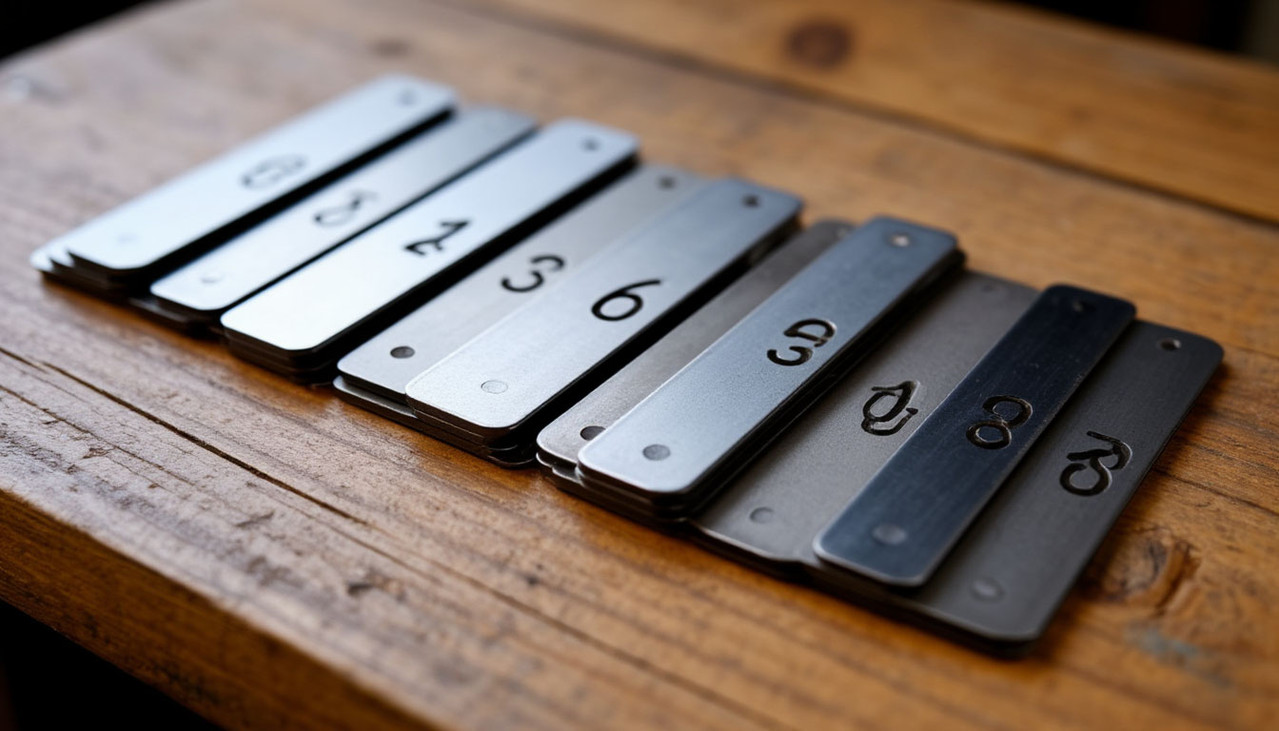

• Плоские пластины. Самый распространённый тип. Это прямоугольные или круглые металлические заготовки с чётко заданными габаритами (например, 50×25×3 мм). Их легко изготавливать, взвешивать и устанавливать в специальные держатели.
• Цилиндрические стержни. Используются, когда важно имитировать форму реального элемента — например, арматуру или трубы малого диаметра.
• Образцы с резьбой или фланцами. Применяются в системах, где требуется герметичное подключение к технологическому потоку — например, в нефтепроводах или реакторах.

По способу установки

• Стационарные. Монтируются непосредственно на оборудовании или рядом с ним и остаются на месте весь период испытаний.
• Съёмные (извлекаемые). Устанавливаются в специальные карманы или пробоотборники, что позволяет извлекать их без остановки технологического процесса.
• Погружные. Используются в резервуарах, скважинах или открытых водоёмах — полностью погружаются в агрессивную среду на определённое время.

По материалу

Материал образца всегда должен соответствовать материалу защищаемой конструкции. Чаще всего применяют:

• углеродистые стали (например, Ст3, 20);
• нержавеющие стали (08Х18Н10, 12Х18Н10Т и др.);
• медные и алюминиевые сплавы — в теплообменниках, системах охлаждения;
• специальные сплавы — для агрессивных сред (например, хастеллой, инконель).

По целям испытаний

• Общекоррозионные. Показывают среднюю скорость равномерного разрушения.
• Для оценки локальной коррозии. Имеют специальную подготовку поверхности или геометрию, чтобы выявить питтинги, щелевую коррозию или коррозионное растрескивание.
• Контрольные (эталонные). Используются для сравнения эффективности разных методов защиты — например, с покрытием и без него.

Выбор конкретного вида образца — это всегда баланс между точностью данных, удобством монтажа и требованиями нормативных документов. Важно помнить: чем ближе условия для свидетеля к реальным условиям эксплуатации основного оборудования, тем достовернее будут результаты.

Материалы, используемые для изготовления образцов

Выбор материала — один из ключевых этапов при подготовке образцов-свидетелей. Ведь именно он определяет, насколько точно результаты испытаний отразят реальное поведение оборудования в эксплуатации. Образец должен быть изготовлен из того же металла (или сплава), что и контролируемая конструкция — иначе данные окажутся бесполезными или даже вводящими в заблуждение.

Наиболее распространённые материалы

В зависимости от отрасли и условий работы применяются разные металлы и сплавы. Вот основные из них:

• Углеродистые стали — такие как Ст3, 08кп, 20, 10Г2. Используются повсеместно: в трубопроводах, резервуарах, строительных конструкциях. Это самый частый «подопытный» в коррозионных испытаниях.
• Низколегированные стали — например, 09Г2С или 17Г1С. Применяются в нефтегазовой отрасли и в условиях повышенной прочности.
• Нержавеющие стали аустенитного класса — марки 08Х18Н10, 12Х18Н10Т, AISI 304, AISI 316. Часто используются в химической промышленности, пищевом производстве и энергетике, где важна стойкость к агрессивным средам.
• Медные и медно-никелевые сплавы — М1, МНЖ5-1, Cupronickel 90/10. Востребованы в системах охлаждения, конденсаторах и морских условиях.
• Алюминиевые сплавы — АД1, Д16, 5083. Применяются в авиации, судостроении и лёгких конструкциях.
• Титан и его сплавы — ВТ1-0, Gr2. Используются в особо агрессивных средах: морская вода, хлорсодержащие растворы, высокие температуры.
• Никелевые сплавы — ХН78Т (Inconel 600), ХН65МВ (Hastelloy C-276). Применяются в экстремальных условиях: кислоты, высокое давление, радиационные среды.

Требования к качеству материала

Не менее важно, чтобы сам металл был однородным и соответствовал техническим условиям:

• Образцы изготавливают из проката (лист, пруток, труба) с известным химическим составом и механическими свойствами.
• Поверхность тщательно очищают от окалины, масел и других загрязнений перед установкой.
• В ряде случаев поверхность полируют до заданной шероховатости — особенно если оценивается склонность к локальной коррозии.
• Каждый образец маркируют (лазерной гравировкой, клеймением или устойчивой маркировкой), чтобы исключить путаницу при анализе.

Иногда для сравнительных испытаний изготавливают наборы образцов из разных материалов — например, чтобы выбрать оптимальный сплав для нового трубопровода. В таких случаях все образцы подвергаются одинаковым условиям, и по итогам анализа принимается решение о материале будущей конструкции.

Главное правило: материал свидетеля = материал объекта. Только так можно получить объективную картину коррозионных процессов.

Стандарты ГОСТ и международные нормативы

Применение образцов-свидетелей коррозии — не произвольная практика, а строго регламентированная процедура. Чтобы результаты испытаний были достоверными, сопоставимыми и юридически значимыми, их подготовка, установка и анализ должны соответствовать установленным стандартам. В России основу составляют документы ГОСТ, а на международном уровне — рекомендации ASTM, ISO и NACE.

Ключевые российские стандарты

• ГОСТ 9.514–2018 «Единая система защиты от коррозии и старения (ЕСЗКС). Методы испытаний на коррозию и старение. Общие требования». Определяет базовые принципы проведения коррозионных испытаний, включая использование свидетельных образцов.
• ГОСТ 10243–75 «Методы ускоренных испытаний металлов и сплавов на коррозионное растрескивание». Применяется при оценке склонности материалов к хрупкому разрушению под напряжением.
• ГОСТ Р 55997–2014 «Защита металлических конструкций от коррозии. Общие технические условия». Содержит требования к контролю эффективности защитных мероприятий, в том числе с использованием свидетелей.
• РД 153-39.4-091–2001 (руководящий документ Минэнерго РФ) — регламентирует применение образцов-свидетелей в тепловых сетях и котельных установках.

Международные стандарты

В глобальной практике чаще всего ориентируются на следующие документы:

• ASTM G1 — «Standard Practice for Preparing, Cleaning, and Evaluating Corrosion Test Specimens». Описывает подготовку, очистку и оценку образцов после испытаний.
• ASTM G31 — «Standard Guide for Laboratory Immersion Corrosion Testing of Metals». Подробно регламентирует методы погружных испытаний, включая выбор формы, размеров и условий.
• ISO 8407 — «Corrosion of metals and alloys — Removal of corrosion products from corrosion test specimens». Устанавливает методы удаления продуктов коррозии перед взвешиванием.
• NACE SP0775 — рекомендации по использованию свидетельных образцов в нефтегазовой отрасли, особенно в системах внутритрубной диагностики.

Что регулируют эти стандарты?

Нормативные документы охватывают все этапы работы с образцами:

• размеры и геометрию (например, площадь поверхности должна быть точно известна для расчёта скорости коррозии);
• методы подготовки поверхности (шлифовка, обезжиривание, пассивация);
• условия установки (температура, давление, скорость потока среды);
• продолжительность испытаний;
• методы извлечения и транспортировки;
• способы очистки от продуктов коррозии;
• расчёт скорости коррозии (обычно в мм/год или мг/дм²·сут).

Соблюдение стандартов — не формальность. Без него невозможно сравнить данные, полученные на разных объектах или в разное время. Особенно это важно при сертификации оборудования, проведении экспертизы промышленной безопасности или судебных разбирательствах, связанных с авариями из-за коррозии.

Поэтому перед началом испытаний всегда стоит уточнить: какой стандарт применим в вашей отрасли и на вашем объекте — российский, международный или отраслевой. Это залог объективности и юридической защищённости всех принимаемых решений.

Методы установки и эксплуатации образцов на объектах

Даже самый качественный образец-свидетель даст бесполезные данные, если его неправильно установить. Ключевой принцип здесь — максимальное приближение условий для свидетеля к реальным условиям работы основного оборудования. Ниже — как это реализуется на практике в разных отраслях.

Где и как размещают образцы?

Выбор места установки зависит от цели диагностики:

• Внутри технологического потока. Образцы монтируются в специальные карманы (пробоотборники), вваренные в трубопровод или резервуар. Это позволяет им контактировать с той же средой, что и стенки трубы — с учётом температуры, давления, скорости потока и химического состава.
• На наружной поверхности оборудования. Например, на корпусе резервуара, опоре эстакады или металлоконструкции. Такой способ подходит для оценки атмосферной коррозии.
• В почве. Для подземных коммуникаций (газопроводы, нефтепроводы) образцы закапывают рядом с трубой на той же глубине и в том же грунте.
• В замкнутых системах. В котлах, теплообменниках или системах охлаждения — часто через специальные фланцевые патрубки.

Типы держателей и монтажных узлов

Образцы редко крепят «вслепую». Используются проверенные конструкции:

• Коррозионные пробоотборники (коррозионные стаканы). Металлические или пластиковые камеры с крышкой, в которые помещают несколько образцов. Позволяют извлекать их без остановки процесса.
• Подвесные кассеты. Применяются в резервуарах и скважинах — образцы подвешиваются на тросе или штанге.
• Фланцевые заглушки с карманом. Устанавливаются вместо обычной заглушки на трубопроводе — внутри предусмотрен отсек для свидетелей.
• Магнитные или приварные держатели. Для временного мониторинга на наружных поверхностях.

Практические рекомендации по эксплуатации

Чтобы данные были объективными, важно соблюдать несколько правил:

• Не допускать «тени». Образец должен быть полностью открыт воздействию среды — не закрыт другими деталями, не находится в застойной зоне.
• Избегать механических повреждений. При монтаже и извлечении нельзя царапать или деформировать поверхность — это исказит результаты.
• Синхронизировать сроки. Все образцы в одном узле должны находиться в среде одинаковое время — обычно от 1 до 12 месяцев, в зависимости от агрессивности.
• Вести журнал установки. Фиксировать дату монтажа, место, ориентацию, номер образца и параметры среды (температура, pH, содержание кислорода и т.д.).

Особое внимание уделяется безопасности: при работе под давлением или в токсичной среде извлечение образцов проводится только по инструкции и с соблюдением всех мер защиты. В ряде случаев используются дистанционные или автоматизированные системы отбора — особенно на опасных производственных объектах.

Правильно установленный и эксплуатируемый образец-свидетель — это не просто «кусок металла», а полноценный датчик состояния всей системы. От точности его размещения зависит, насколько верным будет ваш прогноз и своевременным — решение.

Оценка результатов коррозионных испытаний

После извлечения образца-свидетеля начинается самый ответственный этап — анализ. От того, насколько точно и объективно будут обработаны данные, зависит дальнейшая стратегия эксплуатации оборудования. Оценка включает как количественные, так и качественные методы, и всегда должна проводиться по утверждённой методике.

Основные этапы анализа

1. Визуальный осмотр. Специалист фиксирует характер коррозии: равномерная, точечная (питтинг), щелевая, межкристаллитная, коррозионное растрескивание. Фотографируют поверхность при увеличении — это помогает отслеживать динамику в будущем.
2. Очистка от продуктов коррозии. Следуя ГОСТ 9.514 или ASTM G1, с поверхности удаляют ржавчину, оксиды и отложения химическим или механическим способом — но так, чтобы не повредить сам металл.
3. Взвешивание. Образец взвешивают на аналитических весах с точностью до 0,1 мг. Сравнивая массу «до» и «после», рассчитывают потерю металла.
4. Измерение глубины поражения. При локальной коррозии используют микроскоп или профилометр, чтобы определить максимальную глубину питтинга.
5. Расчёт скорости коррозии. На основе потери массы, площади поверхности и времени экспозиции вычисляют скорость разрушения — обычно в миллиметрах в год (мм/год) или миллиграммах на квадратный дециметр в сутки (мг/дм²·сут).

Как интерпретировать полученные данные?

Скорость коррозии сама по себе — лишь цифра. Её ценность раскрывается в контексте:

• Менее 0,01 мм/год — практически полная стойкость. Материал можно считать надёжным в данных условиях.
• 0,01–0,1 мм/год — низкая скорость. Допустима для большинства промышленных систем при условии регулярного контроля.
• 0,1–0,5 мм/год — умеренная коррозия. Требуется оценка эффективности защиты и планирование мероприятий.
• Более 0,5 мм/год — высокая скорость. Указывает на риск быстрого выхода из строя. Нужны срочные меры: замена материала, усиление ингибиторной защиты, изменение технологии.

Особое внимание уделяют локальной коррозии. Даже при низкой общей скорости один глубокий питтинг может привести к сквозному отверстию и аварии. Поэтому наличие точечной коррозии часто важнее среднего значения.

Документирование и отчётность

Результаты оформляются в виде акта или технического отчёта, включающего:

• паспортные данные образца (материал, размеры, номер);
• условия экспозиции (место, длительность, параметры среды);
• фотографии до и после;
• расчётные данные (потеря массы, скорость коррозии);
• выводы и рекомендации (продлить срок службы, усилить защиту, заменить материал и т.д.).

Если испытания проводятся регулярно, данные заносятся в базу для построения трендов. Это позволяет не просто констатировать факт коррозии, а предсказывать её развитие — и действовать на опережение, а не реагировать на последствия.

Практическое применение данных от образцов-свидетелей

Данные, полученные от образцов-свидетелей коррозии, — это не просто цифры в отчёте. Это основа для реальных инженерных, экономических и управленческих решений. Вот как эти данные работают на практике в разных отраслях.

Продление срока службы оборудования

Если скорость коррозии оказалась ниже расчётной, предприятие может принять решение о продлении межремонтного интервала или переносе капитального ремонта. Например, в тепловых сетях по данным свидетелей часто подтверждают возможность эксплуатации трубопроводов сверх проектного срока — при условии стабильной низкой скорости разрушения.

Оптимизация систем защиты

Образцы позволяют проверить, насколько эффективно работает система защиты:

• Ингибиторы коррозии. Сравнивают скорость коррозии до и после ввода реагента — если снижение незначительное, состав или дозировку корректируют.
• Катодная защита. Устанавливают свидетели на защищённом и незащищённом участках — разница в результатах покажет, работает ли система.
• Покрытия и футеровки. Иногда на одном образце тестируют несколько видов покрытий, чтобы выбрать наиболее стойкое в конкретных условиях.

Выбор материалов при проектировании

Перед запуском нового объекта (например, химического завода или морской платформы) проводят предварительные испытания набора образцов из разных сплавов. Результаты помогают выбрать материал, который обеспечит баланс между стоимостью, долговечностью и безопасностью.

Расследование аварий и инцидентов

Если произошла утечка или разрушение, данные от свидетелей становятся ключевым доказательством при анализе причин. Была ли это скрытая точечная коррозия? Нарушена ли дозировка ингибитора? Отказала ли система катодной защиты? Образцы-свидетели дают объективную картину происходивших процессов за месяцы или даже годы до аварии.

Снижение эксплуатационных затрат

Регулярный мониторинг позволяет избежать «слепого» обслуживания. Вместо того чтобы менять всё оборудование по графику, можно сосредоточиться только на проблемных участках. Это экономит миллионы рублей в год — особенно в крупных нефтегазовых или энергетических компаниях.

Поддержка регуляторных требований

Во многих отраслях (нефтегаз, ЖКХ, атомная энергетика) использование образцов-свидетелей — не рекомендация, а обязательное условие промышленной безопасности. Данные из отчётов включаются в паспорта технического состояния, используются при прохождении экспертизы и подтверждении соответствия нормам Ростехнадзора или Минэнерго.

В конечном счёте, образцы-свидетели коррозии превращают неопределённость в управляемый риск. Они дают ответ не на вопрос «что случилось?», а на вопрос «что будет?» — и позволяют действовать заранее, а не после катастрофы.

Заключение

Специалисты Завода «Химик Лайф» считают, что образцы-свидетели коррозии — это не пережиток прошлого, а современный, надёжный и экономически обоснованный инструмент технического мониторинга. В условиях, где каждая авария может стоить миллионов, а простои — десятков миллионов, такие простые решения становятся основой устойчивой и безопасной эксплуатации.

Правильно подобранный материал, грамотная установка, чёткое следование стандартам и внимательный анализ результатов превращают небольшую металлическую пластину в «датчик будущего». Он не предсказывает судьбу оборудования — он даёт реальные данные, на основе которых можно продлить срок службы, снизить затраты и избежать рисков.

В мире, где всё стремится к цифровизации, не стоит забывать: иногда самая ценная информация приходит не от сложных сенсоров, а от простого, проверенного временем метода — когда металл говорит сам за себя.

Часто задаваемые вопросы (FAQ)

1. Зачем нужны образцы-свидетели, если есть современные датчики коррозии?

Образцы-свидетели дают прямую, физическую оценку разрушения металла — без косвенных расчётов и допущений. Они просты, надёжны, не требуют питания и подходят даже для самых агрессивных сред, где электроника может выйти из строя. Часто их используют вместе с датчиками — для перекрёстной проверки данных.

2. Как часто нужно извлекать образцы для анализа?

Срок зависит от условий эксплуатации. В агрессивных средах — от 1 до 3 месяцев, в умеренных — от 6 до 12 месяцев. Главное — чтобы период был достаточным для получения измеримой потери массы, но не настолько длинным, чтобы пропустить резкое ускорение коррозии.

3. Можно ли использовать один и тот же образец несколько раз?

Нет. После извлечения и очистки поверхность образца уже не соответствует исходному состоянию. Повторное использование исказит данные. Каждый цикл испытаний требует нового, точно подготовленного свидетеля.

4. Обязательно ли следовать ГОСТ или ASTM?

Если результаты нужны только для внутреннего контроля — можно использовать упрощённую методику. Но для официальной отчётности, экспертизы промышленной безопасности, сертификации или судебных разбирательств — соблюдение стандарта обязательно. Без этого данные не будут признаны достоверными.

5. Что делать, если на образце обнаружена точечная коррозия, но общая скорость низкая?

Точечная (питтинговая) коррозия особенно опасна: даже небольшое углубление может привести к сквозному повреждению. В таких случаях рекомендуется усилить мониторинг, проверить состав среды (например, наличие хлоридов) и рассмотреть смену материала или защитного покрытия.

6. Где лучше всего устанавливать образцы на трубопроводе?

Идеальное место — участок с типичными условиями: средняя температура, давление и скорость потока. Избегайте зон застоя, завихрений, сварных швов и мест подключения реагентов. Лучше всего — использовать специальный коррозионный карман, вваренный в прямой участок трубы.

7. Нужно ли устанавливать образцы, если уже применяется катодная защита?

Да, обязательно. Катодная защита может работать неравномерно — например, из-за плохого контакта или экранирования. Образцы-свидетели покажут, действительно ли металл защищён в конкретной точке, и помогут откалибровать систему.

8. Сколько образцов нужно устанавливать одновременно?

Минимум — два-три на один участок. Это позволяет усреднить результат и исключить ошибку из-за брака одного образца. В ответственных системах устанавливают по 5–10 штук — включая разные материалы или с разными видами защиты для сравнения.
