Технология подключения водяного теплого пола к котлу
Основной сегмент применения водяных тёплых полов — загородные дома и коттеджи. Связано это в первую очередь с тем, что системы отопления обычных городских квартир не рассчитаны на введение дополнительных отопительных контуров (исключение составляют немногочисленные новостройки, где возможность подключения такой системы заранее предусмотрена в проекте).
Исходя из этого, водяная система обогрева практически всегда подключается к газовому котлу. Далее мы рассмотрим подробнее, как подключить водяной теплый пол к котлу, и какие существуют варианты данной технологии.
Способов может быть два:
- тёплый пол подключается к отдельному настенному газовому котлу (аналог газовой колонки в городских квартирах);
- если мощности основного котла достаточно, то отопительный контур тёплого пола запитывается от него. Второй вариант является более предпочтительным, так как не возникает необходимости согласовывать установку дополнительных газовых приборов с соответствующими службами (горгаз, пожарники).
В самых простых случаях подключение теплого пола к котлу осуществляют напрямую («подачу» и «обратку» соответственно). Так делают, если контур водяной системы обогрева единственный, и он расположен в помещении с малой площадью (ванная комната, туалет).

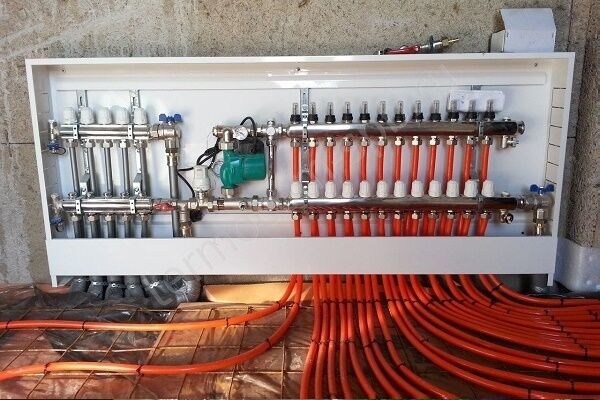

Если же требуется обогреть полноценные комнаты, где контур отопления состоит из нескольких «улиток» или «змеек», то без установки коллектора и водяного насоса не обойтись. Коллектор (распределительный узел), как правило, устанавливается в нише той стены комнаты, которая ближе всего к газовому котлу. Внутри распределительного ящика размещают несколько так называемых «гребёнок», количество пар входов и выходов которых равно числу отопительных контуров соответственно. Желательно, чтобы «гребёнки» уже были оборудованы запорными вентилями. Это сократит объём работ при монтаже и в будущем уменьшит количество потенциальных протечек. Все элементы коллекторной системы по возможности должны быть изготовлены из бронзы или латуни. Силуминовые вентили и краны гарантированно дадут течь уже в первые пару лет эксплуатации.
Запорные вентили в распределительном узле выполняют двойную функцию. Во-первых, позволяют полностью отключить тот или иной контур отопления в случае обнаружения протечки и ремонта последнего. Во-вторых, дают возможность регулировать температуру в помещении путём ограничения или увеличения подачи теплоносителя.
Рекомендуется купить и установить теплостатические регулировочные вентили вместо обычных, чтобы постоянно не «нырять» в коллекторный шкаф для регулировки температуры в комнате. Система отопления с их помощью в автономном режиме будет поддерживать заданную температуру.
Технология подключения водяного теплого пола к котлу требует установки насоса в отопительный контур. При этом очень важно учесть наличие обычной системы отопления (батареи радиаторов). Если врезать насос только в контур тёплого пола, то нормальное функционирования обычной системы отопления нарушится. В этом случае правильно будет установить его на общую «обратку», идущую непосредственно к газовому котлу.
Надеемся, эта статья помогла вам разобраться в вопросе, как подключить водяной теплый пол к котлу, и вы со знанием дела качественно выполните данную работу.
